Rettungsschilder – Normgerechte Kennzeichnung für Flucht- und Rettungswege

Rettungsschilder sind ein wesentlicher Bestandteil der Sicherheitskennzeichnung in Gebäuden und Anlagen. Sie weisen im Gefahrenfall den schnellsten und sichersten Weg ins Freie oder zu lebensrettenden Einrichtungen wie Erste-Hilfe-Stationen oder Defibrillatoren. Eine klare, normgerechte Beschilderung sorgt dafür, dass auch in Stress- oder Paniksituationen die Orientierung gewährleistet bleibt und Menschen zuverlässig den richtigen Weg finden.

Bedeutung und Anwendungsbereiche

Rettungsschilder kommen in allen Bereichen zum Einsatz, in denen Personen gefährdet sein können – von Bürogebäuden und Produktionshallen bis hin zu Schulen, Krankenhäusern, Bahnhöfen und öffentlichen Einrichtungen. Sie markieren u. a.:

• Notausgänge und Fluchtrichtungen
• Sammelstellen
• Erste-Hilfe-Einrichtungen wie Verbandskästen
• Defibrillatoren (AED)
• Notruftelefone oder Rettungsleitern

Eine konsequente und lückenlose Beschilderung ist entscheidend: Schon ein fehlendes oder falsch angebrachtes Schild kann im Ernstfall zu Verzögerungen führen und lebensgefährliche Folgen haben.

Langnachleuchtende Rettungszeichen für mehr Sicherheit

Wenn in einem Gebäude keine Notfallbeleuchtung vorhanden ist, schreibt die Norm den Einsatz von langnachleuchtenden Rettungszeichen vor.
Solche Schilder sind in der Regel nachleuchtend und erfüllen damit die Anforderungen an eine zuverlässige Sicherheitskennzeichnung.

Die Piktogramme laden sich durch UV- oder sichtbares Licht auf und können anschließend über 30 Minuten hinweg deutlich erkennbar nachleuchten.
Je nach Material und Qualität bleibt die Restleuchtkraft sogar bis zu 35 Stunden erhalten. Dadurch sind Flucht- und Rettungswege auch
bei Stromausfall oder in verrauchten Bereichen klar gekennzeichnet.

Unsere Nachleutenden Schilder erfüllen die Leuchtklasse C! Langnachleuchtende Sicherheitszeichen sind nicht nur für Fluchtwegschilder von Bedeutung,
sondern eignen sich ebenso für Brandschutzschilder, Erste-Hilfe-Kennzeichnungen oder die Markierung von Rettungswegen am Boden.
So wird selbst unter erschwerten Bedingungen eine sichere Orientierung gewährleistet.

Die nachleuchtenden Klasse A, Klasse B und Klasse C in der direkten Übersicht

Leuchtklasse	Erläuterung	zugelassen	Tageslicht	nach 9 Minuten in einem abgedunkelten Raum
Nicht lang nachleuchtend	Die von Ihnen verwendete Fluchtwegbeschilderung ist nicht lang nachleuchtend Dies ist nur zugelassen, wenn eine ausreichende Notbeleuchtung vorliegt	Nein
Klasse B	Die Angabe auf dem Fluchtwegschild weist Klasse A oder Klasse B auf sowie Werte, die unter 140/20 mcd/m² liegen	Nein
Klasse C	Leuchtklasse C bei allen Nachleuchtenden Schildern von Zeunert	Ja

Normen und Vorschriften

Die Gestaltung und Anbringung von Rettungsschildern ist in verschiedenen Normen verbindlich geregelt:

• DIN EN ISO 7010 – legt international gültige Sicherheitszeichen fest, darunter die Piktogramme für Notausgang, Erste Hilfe und Sammelstelle.
• DIN ISO 16069 – beschreibt die Sicherheitsleitsysteme und definiert insbesondere die korrekte Verwendung von Richtungspfeilen.
• DIN 67510 – regelt die Anforderungen an langnachleuchtende Materialien, die für Rettungszeichen vorgeschrieben sind, wenn keine Notbeleuchtung vorhanden ist.
• ASR A1.3 – Technische Regeln für Arbeitsstätten zur Sicherheits- und Gesundheitsschutzkennzeichnung.

Nur Rettungsschilder, die diesen Normen entsprechen, gewährleisten im Ernstfall eine rechtssichere und international verständliche Kennzeichnung.

Richtungspfeile und Ihre Bedeutung

Bezeichnung	Motiv nach Vorschrift	Erläuterung

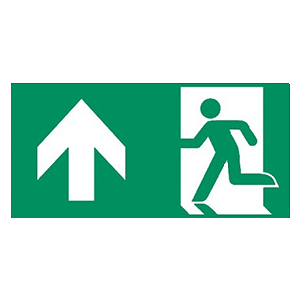

Notausgang geradeaus Schild		Pfeil nach oben: geradeaus weitergehen (ggf. durch eine Tür hindurch oder eine Treppe hinauf).
Notausgang abwärts Schild		Pfeil nach unten: Abwärtsbewegung, z. B. eine Treppe oder Rampe hinunter.

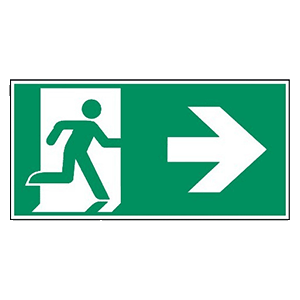

Notausgang rechts Schild		Pfeil nach rechts: abbiegen nach rechts in Laufrichtung.

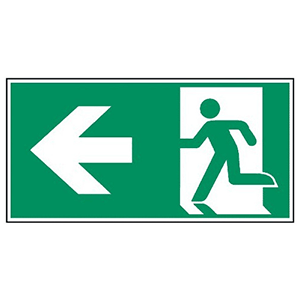

Notausgang links Schild		Pfeil nach links: abbiegen nach links in Laufrichtung.

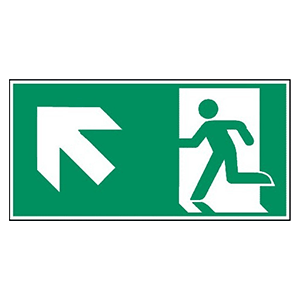

Notausgang aufwärts quer links Schild		Schräg aufwärts nach links: Etagenwechsel kombiniert mit einer Richtungsänderung nach links.

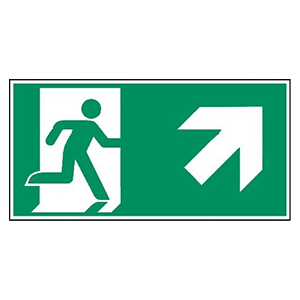

Notausgang aufwärts quer rechts Schild		Schräg aufwärts nach rechts: Etagenwechsel kombiniert mit einer Richtungsänderung nach rechts.

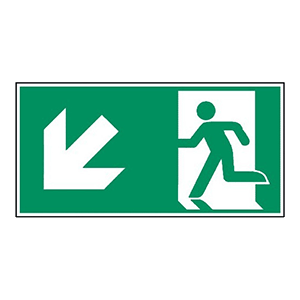

Notausgang abwärts quer links Schild		Schräg abwärts nach links: Etagenwechsel kombiniert mit einer Richtungsänderung nach links.

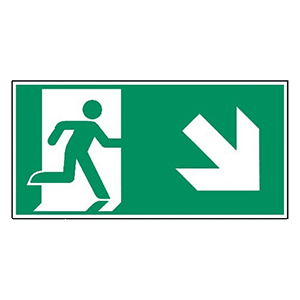

Notausgang abwärts quer rechts Schild		Schräg abwärts nach rechts: Etagenwechsel kombiniert mit einer Richtungsänderung nach rechts.

Eine falsche Pfeilzuordnung kann im Ernstfall zu Fehlentscheidungen führen und muss unbedingt vermieden werden.

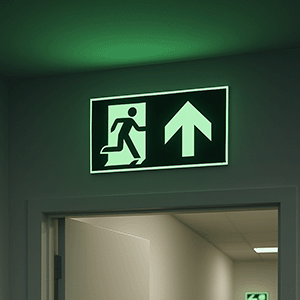

Nachleuchtende Rettungsschilder

Besonders wichtig ist die Kennzeichnung in Situationen, in denen die Stromversorgung ausfällt. Hier kommen langnachleuchtende Rettungsschilder zum Einsatz. Diese sind gemäß DIN 67510 geprüft und gewährleisten eine Mindestleuchtdichte, die auch bei Dunkelheit für Orientierung sorgt. Schilder der Leuchtklasse C leuchten mindestens 140 mcd/m² nach 10 Minuten und 20 mcd/m² nach 60 Minuten nach der Anregung und erfüllen damit die Vorgaben der ASR A2.3.

Unser Nachleuchtendes Schilder Sortiment eerfüllt die Leuchtklasse C.

Langnachleuchtende Rettungszeichen sind für Notausgänge, Sammelstellen und Erste-Hilfe-Einrichtungen vorgeschrieben, wenn keine elektrische Notbeleuchtung installiert ist. Sie tragen entscheidend zur Sicherheit bei, da sie bis zu mehreren Stunden sichtbar bleiben.

Materialien und Ausführungen

Rettungsschilder sind in verschiedenen Materialien und Befestigungsarten verfügbar, um unterschiedlichen Anforderungen gerecht zu werden:

• Folie: flexibel, selbstklebend und ideal für glatte Oberflächen.
• Kunststoff: robust, langlebig und universell einsetzbar.
• Fahnenschilder: seitlich abstehend montiert, ideal in langen Fluren.
• Nasenschilder: zweiseitig bedruckt, im 90°-Winkel sichtbar – perfekt für Kreuzungen und Durchgänge.



Größenangaben und Erkennungsweite

Die richtige Größe eines Rettungsschildes hängt von der Erkennungsweite ab. Normen geben Mindestgrößen vor, die sich an der Entfernung orientieren, aus der ein Schild noch sicher erkennbar sein muss

Die Erkennungsweite für Rettungszeichen nach ASR A.1.3

• Größe B x H mm	297 x 105	300 150	200 x 200	400 x 200	300 x 300	600 x 300
  Erkennungsreichweite +-	11 m	15 m	20 m	20 m	30 m	30 m

Im Zweifel sollte stets die größere Variante gewählt werden, um eine optimale Sichtbarkeit sicherzustellen.

Besonderheiten barrierefreier Rettungswege

Nicht jeder Fluchtweg ist automatisch barrierefrei. Treppen stellen beispielsweise ein Hindernis für Rollstuhlfahrer dar. Daher gibt es spezielle Rettungsschilder mit Rollstuhlsymbol, die den Weg zu barrierefreien Ausgängen markieren. Diese Kennzeichnung ist besonders in öffentlichen Gebäuden, Krankenhäusern oder Pflegeeinrichtungen unverzichtbar.

Bekannte Rettungsschilder aus der Praxis

Im Alltag begegnen uns Rettungswegschilder regelmäßig, sei es im Betrieb, in öffentlichen
Einrichtungen oder in Veranstaltungsräumen. Besonders verbreitet sind das Sammelstellenschild,
das im Notfall den zentralen Treffpunkt markiert, sowie das Notausstieg-Schild, das auf zusätzliche Ausgänge hinweist.

Darüber hinaus gibt es eine Vielzahl weiterer Rettungszeichen, die je nach Situation eingesetzt werden – beispielsweise zur Kennzeichnung von Fluchtrichtungen, Notausgängen oder Erste-Hilfe-Einrichtungen. Diese Schilder sind in unterschiedlichen Materialien wie Kunststoff, Aluminium oder selbstklebender Folie erhältlich und werden je nach Einsatzbereich im Innen- oder Außenbereich verwendet.

Viele Varianten sind zusätzlich in langnachleuchtender Ausführung verfügbar, sodass sie auch bei Stromausfall oder starker Rauchentwicklung erkennbar bleiben. Damit leisten Rettungswegschilder einen entscheidenden Beitrag zur sicheren Evakuierung von Personen im Notfall und sind ein fester Bestandteil jeder normgerechten Sicherheitskennzeichnung.

Sie sind durch ihre international einheitliche Gestaltung nach ISO 7010 weltweit verständlich.

Häufig gestellte Fragen (FAQ)

Wo müssen Rettungsschilder angebracht werden?

An allen Stellen, an denen potenziell Unklarheit über den Fluchtweg bestehen könnte – insbesondere in Fluren mit Abzweigungen, an Treppen, Türen und in großen Hallen. Die Anbringung erfolgt gemäß Flucht- und Rettungsplan.

Wie werden Rettungsschilder montiert?

Je nach Ausführung können Rettungsschilder geklebt, geschraubt oder mit speziellen Halterungen montiert werden. Fahnenschilder und Nasenschilder eignen sich besonders für lange Flure und Kreuzungen, da sie schon aus größerer Entfernung sichtbar sind.

Müssen Rettungsschilder beleuchtet sein?

In Bereichen ohne Notbeleuchtung müssen ausschließlich langnachleuchtende Rettungsschilder verwendet werden. In Gebäuden mit Sicherheitsbeleuchtung genügt die Verwendung nicht nachleuchtender Ausführungen.

Welche Norm regelt die Symbole auf Rettungsschildern?

Die Symbole sind in der DIN EN ISO 7010 festgelegt. Sie stellen sicher, dass Rettungszeichen international einheitlich verstanden werden.

Warum sind Rettungsschilder grün?

Die Farbe Grün (RAL 6032) ist als Sicherheitsfarbe definiert. Sie steht für Sicherheit, Hoffnung und Gefahrlosigkeit. In Kombination mit den weißen Symbolen sorgt sie für eine klare und sofort erkennbare Kennzeichnung.

Was unterscheidet Fluchtweg und Rettungsweg?

Im allgemeinen Sprachgebrauch werden beide Begriffe synonym verwendet. Technisch betrachtet beschreibt der Fluchtweg den Weg, den Personen im Notfall nutzen, während Rettungswege auch für Einsatzkräfte vorgesehen sind.

Fazit

Rettungsschilder sind unverzichtbar für eine schnelle, sichere Orientierung im Notfall. Normgerechte Symbole, klare Pfeilrichtungen, geeignete Größen und nachleuchtende Materialien gewährleisten, dass Personen auch in Panik oder Dunkelheit zuverlässig den richtigen Weg finden. Eine konsequente Beschilderung trägt entscheidend dazu bei, Leben zu retten und gesetzlichen Anforderungen gerecht zu werden.
